I. Редукционный клапан широко используется в системах противопожарного водоснабжения и автоматических спринклерных установках. Сегодня производитель клапанов из сплава хотел бы рассказать о принципе работы и требованиях к настройке редукционного клапана.
Во-первых, как это работает?
1. Пилотный редукционный клапан
Пилотный редукционный клапан путем изменения площади проходного сечения изменяет кинетическую энергию и скорость потока жидкости в трубопроводной системе, создавая потери давления на различных участках, что позволяет снизить давление внутри трубопровода. Благодаря точному управлению и регулировке достигается баланс между колебаниями давления внутри клапана и усилием пружины, что в конечном итоге поддерживает постоянное давление в трубопроводе после клапана в пределах определенной погрешности.
Пилотный редукционный клапан использует принцип гидравлического давления для управления. Пилотный редукционный клапан, являясь локальным регулятором изменения давления и дроссельным устройством, путем регулирования входного давления снижает его до определенного диапазона выходного давления, а затем, опираясь на энергию рабочей среды, автоматически поддерживает стабильное выходное давление.
2. Пропорциональный редукционный клапан
Пропорциональный редукционный клапан — это клапан, который управляет давлением после клапана в соответствии с числовым соотношением. Соотношение давлений до и после клапана составляет 2:1, 3:1 и т.д. Давление после клапана изменяется в зависимости от давления перед ним. Давление после клапана не является постоянным, но сохраняет определенное соотношение с давлением перед клапаном. Когда давление перед клапаном повышается, давление после клапана пропорционально возрастает; когда давление перед клапаном понижается, давление после клапана пропорционально уменьшается, сохраняя неизменным соотношение давлений на входе и выходе клапана.
На этом наше объяснение завершается. Мы также поставляем клапаны из специального сплава для продажи. Если у вас есть потребность в нашей продукции, пожалуйста, не стесняйтесь обращаться к нам.

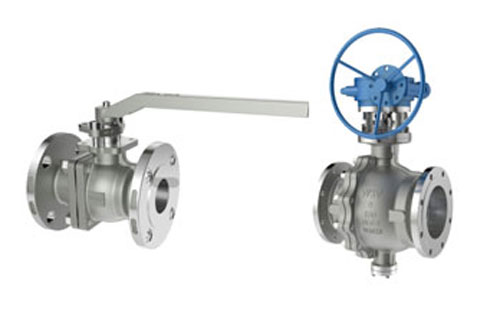

II. Как отличить плавающий шаровой клапан от шарового клапана с цапфой?
1. Внешний вид
Внешний вид отличается. Корпус шарового клапана с цапфой имеет фиксированный вал в нижней части. Если корпус шарового клапана оснащен устройством для впрыска смазки, это, как правило, клапан с цапфой. Однако можно ли утверждать, что отсутствие устройства для впрыска обязательно указывает на плавающий шаровой клапан? Конечно, нет. Малогабаритные клапаны с цапфой (например, 2", 150LB) часто также не оснащаются устройством для впрыска.
2. Уплотнительная поверхность
Так как шар является плавающим, под действием давления среды он перемещается и прижимается к уплотнительной поверхности на стороне низкого давления после клапана. Таким образом, уплотнение плавающего шарового клапана является односторонним. Герметизация плавающего шарового клапана осуществляется за счет давления среды: в закрытом положении плавающий шар под давлением прижимается к уплотнительной поверхности, обеспечивая герметичность.
Шар шарового клапана с цапфой неподвижен, поэтому уплотнение должно обеспечиваться с обеих сторон. При закрытии клапана шар не смещается; герметизация достигается за счет перемещения плавающих седел, которые под действием давления среды прижимаются к шару.
Поскольку принцип уплотнения различен, требования к материалу уплотнительных поверхностей у двух типов клапанов также отличаются. В особенности плавающий шаровой клапан должен выдерживать нагрузку, создаваемую перемещением шара под давлением.
3. Характеристики
Как правило, Китайский поставщик шаровых клапанов из монеля отмечает, что срок службы шарового клапана с цапфой превышает срок службы плавающего шарового клапана. Кроме того, клапан с цапфой способен автоматически сбрасывать давление без использования предохранительного устройства, когда температура среды внутри клапана повышается, вызывая аномальный рост давления. Это крайне важно для обеспечения безопасности промышленного производства.
Плавающий шаровой клапан имеет меньшие габариты и проще в управлении.
4. Область применения
Плавающий шаровой клапан подходит для условий среднего и низкого давления, обычно имеет небольшой диаметр. Рабочая температура, как правило, составляет от -29°C до 425°C.

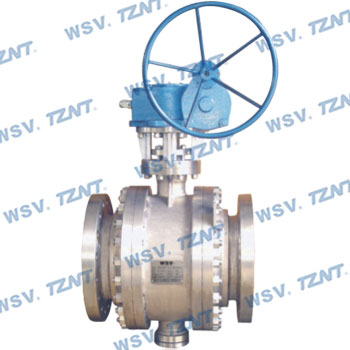

Шаровой клапан с цапфой может использоваться в условиях высокого давления, а его диаметр может достигать 60 дюймов. Он относится к клапанам типа «двойная блокировка и сброс» (DBB). Такой клапан способен перекрывать поток среды как со стороны входа, так и со стороны выхода. Если давление в средней полости превышает усилие пружины седла, седло выталкивается наружу, сбрасывая давление внутри полости и обеспечивая безопасность.
III. Производитель клапанов из сплава сообщает, что мягкоуплотненный затворный клапан является одним из наиболее часто используемых клапанов в водоснабжении, обладая малым сопротивлением потоку и высокой герметичностью.
Применение мягкоуплотненного затворного клапана:
Основное применение мягкоуплотненного затворного клапана — в системах водоснабжения, системах горячего и холодного водоснабжения, как правило, при температурах до 80°C;
Преимущества мягкоуплотненного затворного клапана:
1.Изящный внешний вид, малый вес: Корпус клапана изготовлен из высокопрочного чугуна с шаровидным графитом, вес примерно на 20-30% меньше веса традиционных затворных клапанов, что удобно для транспортировки, монтажа и обслуживания.
2.Затвор с обрезиненным уплотнением: Затвор представляет собой цельную конструкцию, внутренняя и внешняя поверхности которой прочно соединены с высококачественной резиной. Технология вулканизации резины обеспечивает точные геометрические размеры затвора после обработки.
3.Конструкция без застойных зон в канале: Конструкция проточного канала без углублений предотвращает осаждение ила, железной окалины, посторонних частиц и т.п. в нижней части клапана, что обеспечивает длительный срок службы уплотнения.
IV. Как решить проблему утечки клапана?
Регулирующий клапан является основным типом исполнительного механизма, который, получая управляющий сигнал от блока управления, изменяет расход жидкости за счет динамического воздействия. Регулирующий клапан, как правило, состоит из исполнительного механизма и клапанного узла. В зависимости от типа привода регулирующие клапаны можно разделить на пневматические, электрические и гидравлические. Ниже производитель клапанов из сплава расскажет о нескольких распространенных неисправностях регулирующих клапанов и способах их устранения.
В современных системах автоматизации производства регулирующий клапан, являясь конечным исполнительным элементом системы автоматического регулирования, получает управляющий сигнал для регулирования технологического процесса. Его быстродействие и чувствительность напрямую влияют на качество работы регулирующей системы. Согласно данным полевой статистики, около 70% неисправностей связано именно с регулирующими клапанами. Поэтому в процессе ежедневного технического обслуживания важно обобщать и анализировать факторы, влияющие на безопасную работу регулирующих клапанов, и соответствующие меры по их устранению.
Ниже приведен анализ нескольких распространенных неисправностей, связанных с утечками, и предложены соответствующие меры.
Утечка в клапане
Несоответствующая длина штока. В пневматическом клапане нормально открытого типа слишком длинный шток приводит к недостаточному ходу штока вверх (или вниз), в результате чего между золотником и седлом образуется зазор, препятствующий их полному контакту. Это приводит к неплотному закрытию и внутренней утечке. Аналогично, в пневматическом клапане нормально закрытого типа слишком короткий шток вызывает зазор между золотником и седлом, не позволяя им полностью соприкасаться, что также приводит к неплотному закрытию и внутренней утечке.
Способ решения:
Поставщик клапанов из специального сплава из Китая отмечает, что следует укоротить (или удлинить) шток регулирующего клапана до подходящей длины, чтобы он больше не протекал.
V. Как работают криогенные клапаны?
Производитель клапанов для новых видов энергии сообщает, что криогенный клапан — это клапан, который может использоваться в условиях низких температур. Как правило, клапан считается криогенным, когда его рабочая температура опускается ниже -40°C. Криогенные клапаны обычно применяются в нефтегазовой отрасли, производстве по разделению воздуха, в газовой промышленности и т.д., где их надежная работа определяет безопасность, экономичность и бесперебойность процессов. С развитием современных технологий потребность в криогенных клапанах возрастает, а сфера их применения расширяется.
Для температур ниже минус 50°C обычно не используются удлиненные штоки клапанов. Для температур ниже минус 50°C длина штока зависит от конкретного температурного режима. Криогенные клапаны в основном предназначены для транспортировки таких низкотемпературных сред, как этилен, жидкий кислород и жидкий водород, сжиженный природный газ, сжиженный нефтяной газ и т.п. Эти среды не только взрывоопасны и легковоспламеняемы, но и при испарении превращаются в газ, увеличиваясь в объеме в сотни раз.
Материал для криогенных клапанов чрезвычайно важен. Неправильный выбор может привести к утечкам через корпус клапана, крышку и уплотнительные поверхности. Комплексная механическая способность, прочность и твердость деталей окажутся неудовлетворительными, что может вызвать их разрушение. В случае утечки СПГ существует риск взрыва. Таким образом, материалы являются ключевой проблемой при проектировании и производстве клапанов для СПГ. Корпус и крышка изготавливаются из следующих материалов: LCB (для температур до -46°C), LC3 (для температур до -101°C), CF8 (нержавеющая сталь SS304) (для температур до -196°C).
Мы являемся производителем клапанов для новых видов энергии и будем рады, если вы обратитесь к нам для приобретения наших клапанов из специальных материалов.
VI. Если вам требуются клапаны из сплавов, возможно, мы сможем вам помочь, мы являемся производителем клапанов из сплава.

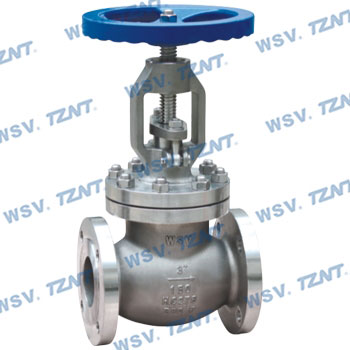

Запорные клапаны используются для управления потоком жидкости в трубопроводе. Они могут полностью перекрывать поток, уменьшать его скорость или позволять жидкости свободно проходить. Запорные клапаны имеют сферический корпус, плоский затвор и седло, к которому затвор прилегает для остановки потока.
Где применяются запорные клапаны? Запорный клапан используется для дросселирования и регулирования потока. Перекрытие потока достигается перемещением затвора вдоль направления потока, в отличие от поворотного затвора задвижки. Конструкция потока через запорный клапан предполагает изменение направления, что приводит к повышенному гидравлическому сопротивлению и, как следствие, значительной потере давления.
Среди нашей продукции представлены клапаны из специальных материалов. Если у вас есть потребность в наших изделиях, будем рады вашему обращению.
VII. Оборудование для опреснения морской воды преобразует морскую воду в пресную, обеспечивая стандартный источник воды для бытовых и промышленных нужд.
Процесс опреснения методом обратного осмоса не требует нагрева морской воды, работает при нормальной температуре, потребляет меньше энергии и имеет низкую себестоимость производства воды. Как осуществляется опреснение?
Предварительная обработка морской воды: Независимо от опреснения морской или солоноватой воды, предварительная обработка исходной воды является ключом к обеспечению долгосрочной стабильной работы системы обратного осмоса. При разработке программ предварительной обработки морской воды необходимо учитывать следующие факторы: наличие в морской воде большого количества микроорганизмов, бактерий и водорослей. Рост бактерий, водорослей и микроорганизмов в морской воде не только создает множество проблем для водозаборных сооружений, но и напрямую влияет на нормальную работу опреснительного оборудования и технологических трубопроводов. Периодические приливы и отливы, а также большое количество взвешенных частиц в морской воде приводят к значительным колебаниям мутности, что может вызвать нестабильную работу системы предварительной обработки морской воды. Морская вода обладает высокой коррозионной активностью. Материалы оборудования, клапанов для опреснения и трубопроводов, используемых в системе, должны тщательно подбираться и обладать хорошей коррозионной стойкостью.
Обеззараживание морской воды и удаление водорослей: В зарубежных проектах по опреснению морской воды для уничтожения водорослей используют хлор, NaClO и CuSO₄. Однако с учетом различных факторов, таких как транспортировка, добавление химических реагентов для уничтожения водорослей может быть затруднительным. В процессе разработки оборудования было решено использовать генератор гипохлорита натрия, работающий непосредственно на морской воде. После забора морским насосом небольшой объем морской воды под давлением отделяется и поступает в генератор гипохлорита натрия, где под действием постоянного электрического поля образуется NaClO. Полученный раствор затем напрямую впрыскивается в береговой водоприемный колодец для уничтожения бактерий, водорослей и микроорганизмов в морской воде.
Из-за высокой жесткости морской воды прямое электролитическое получение NaClO требует решения проблемы загрязнения электродов. В процессе разработки была применена технология электродиализа с частой реверсивной полярностью (EDR), а именно смена полярности электродов каждые 5-10 минут. Это позволило эффективно решить проблему образования накипи в генераторе гипохлорита натрия.
Вэйдоули — это китайский производитель клапанов для опреснения. Мы располагаем высокотехнологичным производственным цехом и комплексной системой управления качеством. Выбирая Производителя клапанов из сплава, вы получаете максимально внимательное и заботливое обслуживание!

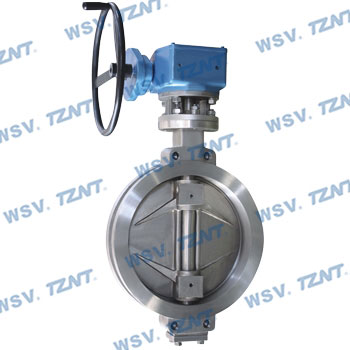

VIII. Уплотнительная пара поворотных затворов обычно выполняется из эластичных уплотнительных материалов, таких как резина или пластик, а также из металла по металлу.
Частично применяются фторопластовое покрытие или керамические уплотнительные пары. При использовании в качестве запорного клапана герметичность поворотного затвора с мягким уплотнением значительно выше, чем у поворотного затвора с металлическим жестким уплотнением.
Ручные поворотные затворы с металлическим жестким уплотнением, хотя и способны выдерживать более высокие рабочие температуры и имеют больший срок службы по сравнению с мягкими уплотнениями, обеспечивают полную герметизацию с трудом, поэтому обычно применяются для дросселирования потока. У отечественных производителей клапанов, в зависимости от конструктивных особенностей уплотнительной пары, герметичность металлических жесткоуплотненных поворотных затворов, используемых в качестве запорных клапанов, также различается.
Каталоги
Производственные возможности

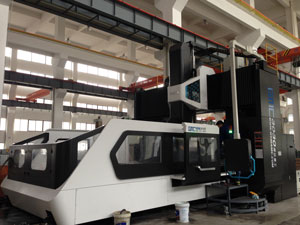

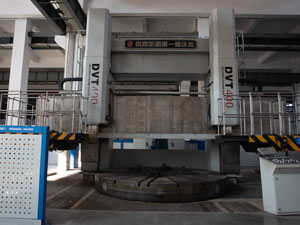

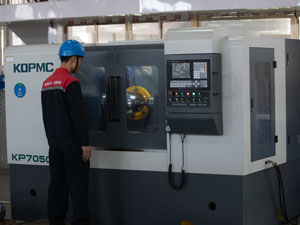

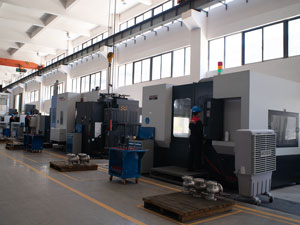

За более чем 30 лет развития компания «Вэйдоули» освоила передовые технологии производства и обработки. У нас сильная технологическая команда, способная разрабатывать промышленную арматуру по стандартам ASME, DIN, JIS и другим. Мы используем производственную информационную систему управления MES для строгого контроля качества производственного процесса и внедрили высокоточные станки с ЧПУ и обрабатывающие центры, чтобы гарантировать точность и эффективность обработки арматуры. У нас также есть огромный складской запас сырья, чтобы удовлетворять потребности клиентов в сжатые сроки поставки.

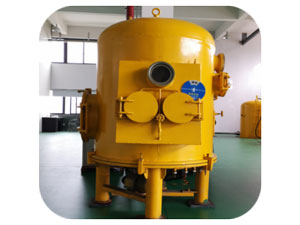

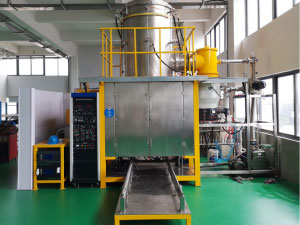

Мы применяем вакуумную сварочную печь для выполнения сварочных работ на арматуре. Вакуумная печь предназначена для высокотехнологичной промышленной продукции, она позволяет сваривать материалы в вакууме, что гарантирует отсутствие окислов и пузырей в процессе сварки, значительно повышая стабильность и прочность сварного шва.

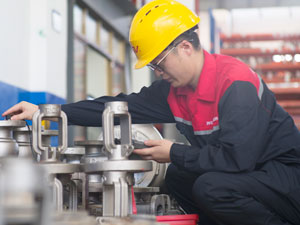

Контроль качества сырья

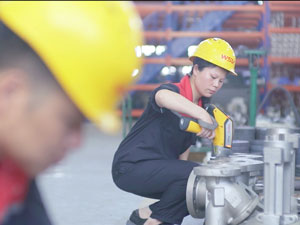

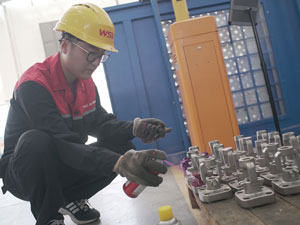

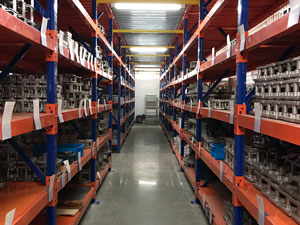

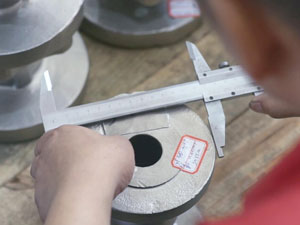

Наша компания заключила долгосрочное соглашение о стратегическом сотрудничестве с литейным заводом, поставляющим сырье. По прибытии сырья на наш завод, наша компания будет использовать метод PMI для его оценки, а также для измерения размеров и толщины стенок. Если сырье соответствует требованиям, оно будет храниться на складе; в противном случае, оно будет возвращено на литейный завод.

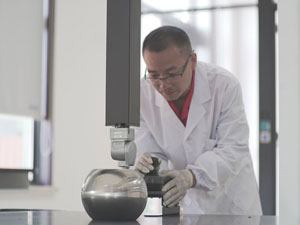

Центр тестирования

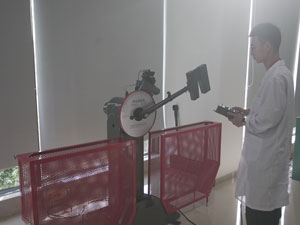

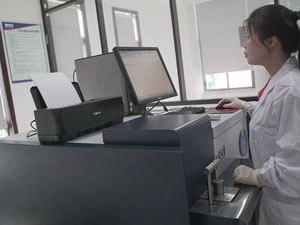

Компания Вэйдоули создала профессиональный испытательный центр, оснащенный современным контрольно-измерительным оборудованием, таким как трехмерные измерительные машины, стационарные оптико-эмиссионные спектрометры и др., для проведения профессионального контроля сырья и готовой продукции.
Окончательный контроль

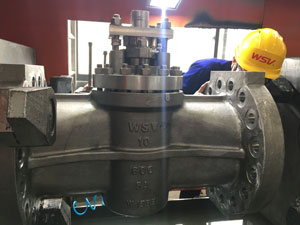

Компания Вейдоули придерживается принципа обеспечения нулевого уровня дефектов и утечек. Вся наша продукция собирается в беспыльном цехе и проходит испытание клапана на давление перед отправкой с завода.
