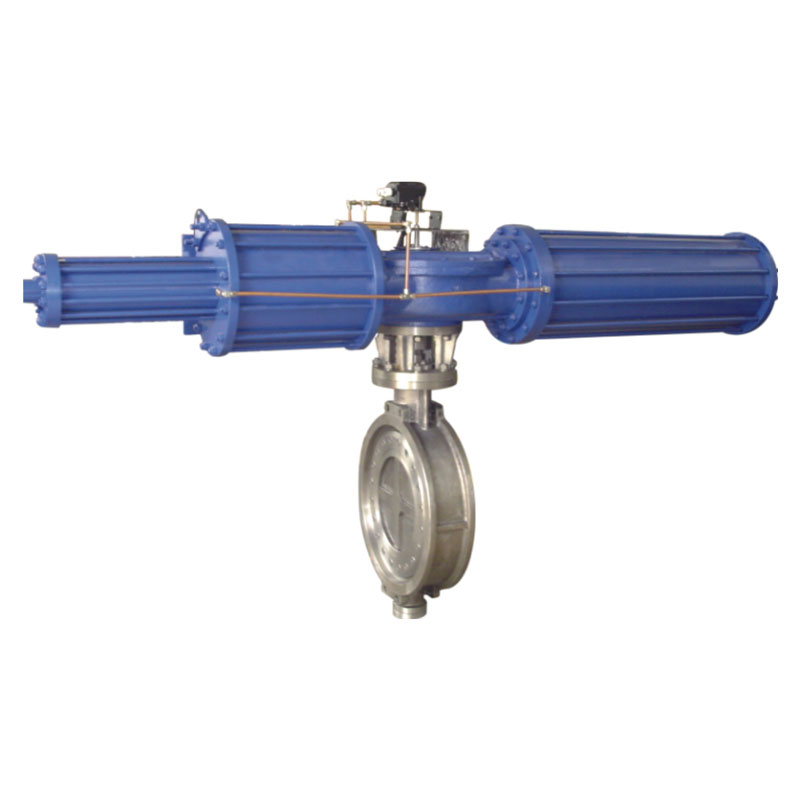

Регулирующие поворотные затворы
Регулирующие поворотные затворы Weidouli проектируются и изготавливаются в строгом соответствии с последней версией спецификации API 609, а также соответствуют стандартам BS5155, ANSI B 16.34, ASME SEC VIII и другим основным спецификациям, что гарантирует их пригодность для использования во всех отраслях промышленности.
Описание
маркер
Описание продукта
Регулирующие поворотные затворы Weidouli проектируются и изготавливаются в строгом соответствии с последней версией спецификации API 609, а также соответствуют стандартам BS5155, ANSI B 16.34, ASME SEC VIII и другим основным спецификациям, что гарантирует их пригодность для использования во всех отраслях промышленности.
Регулирующий поворотный затвор — это клапан, используемый для перекрытия или регулирования потока. Его также называют четвертьоборотным клапаном. В процессе работы клапан полностью открыт или закрыт, когда диск поворачивается на четверть оборота. «Затвор» представляет собой металлический диск, установленный на штоке. Механизм закрытия выполнен в виде диска. Принцип работы аналогичен принципу работы шарового клапана, что позволяет быстро перекрывать поток. Диск расположен в центре трубы, через него проходит шток, соединенный с приводом, расположенным снаружи клапана. Вращение привода поворачивает диск либо параллельно, либо в закрытом положении. перпендикулярно потоку. Регулирующие поворотные затворы с двойным и тройным смещением. Регулирующие поворотные затворы, как правило, предпочтительнее, поскольку они дешевле других конструкций клапанов, а также легче по весу.
Технические характеристики регулирующих поворотных затворов
Номинальное давление: 150–300 фунтов
Диапазон размеров: NPS 2”～NPS 100”
Принцип действия: электрический привод, пневматический привод, гидравлический привод, электрогидравлический привод, электропневматический привод.
Характеристики регулирующих задвижек
1. Конструкция с двойной защитой
В соответствии со спецификацией API609, на нижней стороне диска установлены два независимых упорных кольца для предотвращения деформации диска, смещения штока клапана и закупорки уплотнительной поверхности, вызванных давлением и температурой жидкости, что обеспечивает нормальную работу клапана в любых условиях эксплуатации; кроме того, на нижнем конце клапана предусмотрен независимый механизм выброса штока клапана для предотвращения непредвиденных аварий, вызванных поломкой или выбросом штока клапана.
2. Отсутствие мертвой зоны
В процессе проектирования мы учитывали применение в системах регулирования и управления, поэтому мы максимально использовали принцип уплотнения трехстворчатого поворотного затвора, чтобы диск не царапал седло, а крутящий момент штока передавался непосредственно на уплотнительную поверхность через диск при включении и выключении клапана. Иными словами, между диском и седлом клапана практически отсутствует трение, что исключает скачки и невозможность регулирования, вызванные различными нестабильными факторами, такими как трение в диапазоне малых открытий клапана, а значит, устраняет мертвую зону. Это означает, что наш поворотный затвор может входить в диапазон регулирования от 0 до 90 градусов, а его нормальное передаточное отношение более чем в два раза превышает передаточное отношение обычного поворотного затвора, а максимальное передаточное отношение может достигать 100:1.
3. Ламинированное седло тройного смещенного поворотного затвора
Седло клапана изготовлено из листового металла и графитового листа, что эффективно предотвращает воздействие мелких твердых частиц в рабочей среде и закупорку уплотнительной поверхности, вызванную термическим расширением, обеспечивая герметичность даже при незначительных неисправностях.
4. Сменное седло двухпозиционного поворотного затвора
Наша пара уплотнений для поворотного клапана уникальна. Седло клапана можно заменить, а поскольку уплотнительная поверхность диска и сам диск независимы, уплотнительную поверхность диска также можно заменить. Это означает, что больше нет необходимости отправлять поврежденный диск производителю или разбирать клапан, достаточно заменить только уплотнительную поверхность поворотного диска. Это не только значительно снижает затраты на техническое обслуживание, но и существенно сокращает время, трудоемкость и сложность работ по техническому обслуживанию.
5. Огнестойкая конструкция
Наши трехстворчатые поворотные задвижки имеют огнестойкую конструкцию и получили сертификаты API607 и API6FA, что гарантирует их использование в различных опасных зонах, таких как нефтеперерабатывающие, нефтехимические и другие.
6. Супергерметичная упаковка
Традиционно основное внимание уделялось утечкам через седла клапанов (внутренним утечкам), в то время как утечкам через сальниковые уплотнения (внешним утечкам) уделялось недостаточно внимания. В действительности, сейчас бесспорно, что внешние утечки гораздо опаснее внутренних. Трехсмещенный поворотный затвор — это поворотный клапан, шток которого вращается только на 90 градусов. По сравнению со спиральным многооборотным штоком в задвижках и шаровых клапанах, степень износа сальниковых уплотнений у него ниже, а срок службы дольше. Что касается внешних утечек, мы применили конструкцию высочайшего стандарта, которая гарантирует стандартную герметичность ниже 100 ppm при проведении испытаний на внешние утечки в соответствии со спецификацией EPA21.
7. Технология обработки металлических поверхностей Hawking
Шероховатость поверхности элементов, обработанных на станке Хокинга, составляет менее Ra0,2, что повышает их твердость и износостойкость, снижает износ уплотнительного материала и крутящий момент клапана, а также делает уплотнение динамических уплотнительных элементов более надежным.
8. Подпружиненный механизм для автоматической компенсации герметичности.
Пружина Бельвиля используется для приложения нагрузки к соединительному болту фланца сальника, чтобы предотвратить аномальные изменения давления и температуры в трубопроводе. Пружина Бельвиля автоматически компенсирует и защищает уплотнение.
